2. týden: 2D návrh a řezání Week 2: 2D design and cutting

Během druhého týdne bylo úkolem vyřezat samolepku na řezacím plotru a navrhnout a vyřezat na laserové řezačce stavebnici z kartonu. During the second week, the task was to cut a sticker on a cutting plotter and design and cut a cardboard construction kit on a laser cutter.

Tvorba samolepky Creating a sticker

Rozhodl jsem se vytvořit samolepku nového loga mého rodného města, Hradce Králové. Pro tvorbu vektorové grafiky jsem použil program Fusion 360. I decided to create a sticker of the new logo of my hometown, Hradec Králové. To create the vector graphics, I used Fusion 360.

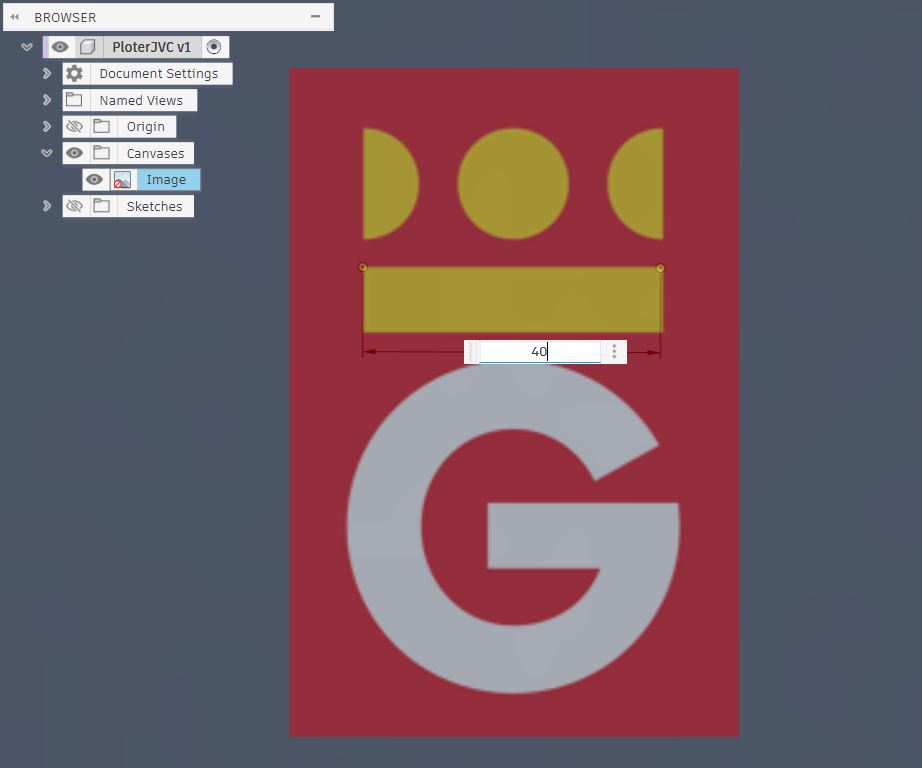

Nejprve jsem pomocí funkce Canvas vložil obrázek loga do pracovního prostoru. Aby rozměry samolepky odpovídaly realitě, využil jsem funkci Calibrate (kliknout pravým tlačítkem na Canvas v browseru). Stačilo vybrat dva body na logu a zadat jejich skutečnou vzdálenost, čímž se celý obrázek změnil na požadované rozměry. First, I inserted the logo image into the workspace using the Canvas function. To ensure the sticker dimensions matched reality, I used the Calibrate function (right-click on Canvas in the browser). I just had to select two points on the logo and enter their actual distance, which resized the entire image to the desired dimensions.

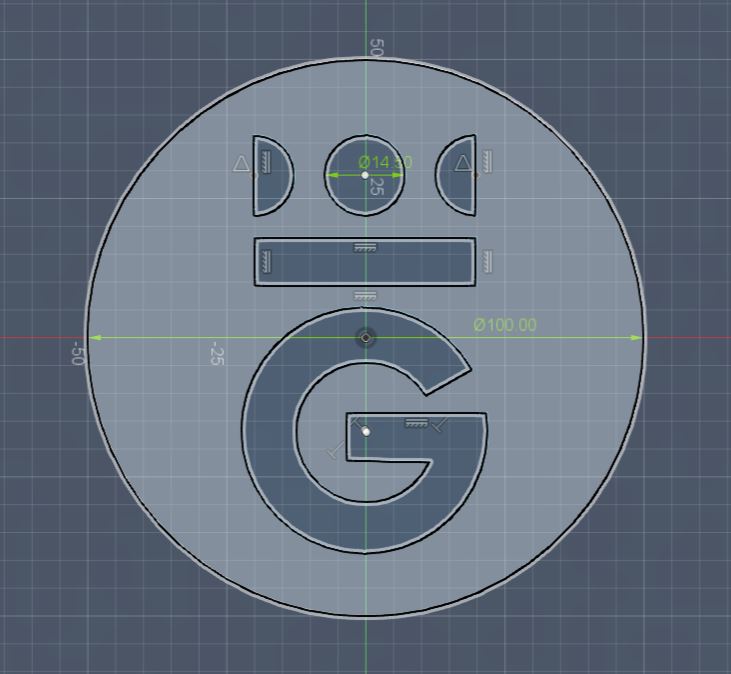

V rovině obrázku jsem vytvořil nový náčrt, ve kterém jsem logo obkreslil. Použil jsem k tomu následující nástroje: I created a new sketch on the image plane, where I traced the logo. I used the following tools for this:

• Line - pro rovné úsečky Line - for straight line segments
• Circle - pro kružnice Circle - for circles
• Three Point Arc - pro půlkružnice a zaoblené části písmene G Three Point Arc - for semicircles and the rounded parts of the letter G

Původně jsem písmeno G obkrselil pomocí nástroje Fit Point spline, musel jsem ho však nahradit tříbodovými oblouky. Při exportu do formátu .dxf a následném importování do programu Inkscape se totiž spline křivky nezobrazovaly. Jelikož tvar písmene G není tvořen přesnými kružnicemi, není obkreslení přesné. Originally, I traced the letter G using the Fit Point spline tool, but I had to replace it with three-point arcs. The reason was that spline curves did not display when exported to the .dxf format and subsequently imported into Inkscape. Since the shape of the letter G is not formed by exact circles, the tracing is not precise.

Jelikož bude samolepka tříbarevná, vytvořil jsem tři samostatné náčrty pojmenované podle barev. Do každého z nich jsem z původního náčrtu promítnul funkcí Project pouze ty křivky, které ohraničují danou barvu. Jednotlivé barvy jsem následně exportoval ve formátu .dxf. Since the sticker will have three colors, I created three separate sketches named after the colors. In each of them, I projected from the original sketch using the Project function only the curves that bound that specific color. I then exported each color individually in the .dxf format.

Soubory jsem přenesl do školního počítače, ale Silhouette Studio původní .dxf z Fusion 360 deformovalo. Problém vyřešilo otevření souborů v Inkscape a jejich opětovný export do .dxf. Po importu bylo pouze nutné opravit měřítko, aby rozměry odpovídaly návrhu (import změnil rozměry, předchozí úprava velikosti Canvasu byla tedy zbytečná). I transferred the files to the school computer, but Silhouette Studio deformed the original .dxf files from Fusion 360. The problem was solved by opening the files in Inkscape and exporting them to .dxf again. After importing, I only had to fix the scale so that the dimensions matched the design (the import had changed the dimensions, making the previous Canvas resizing useless).

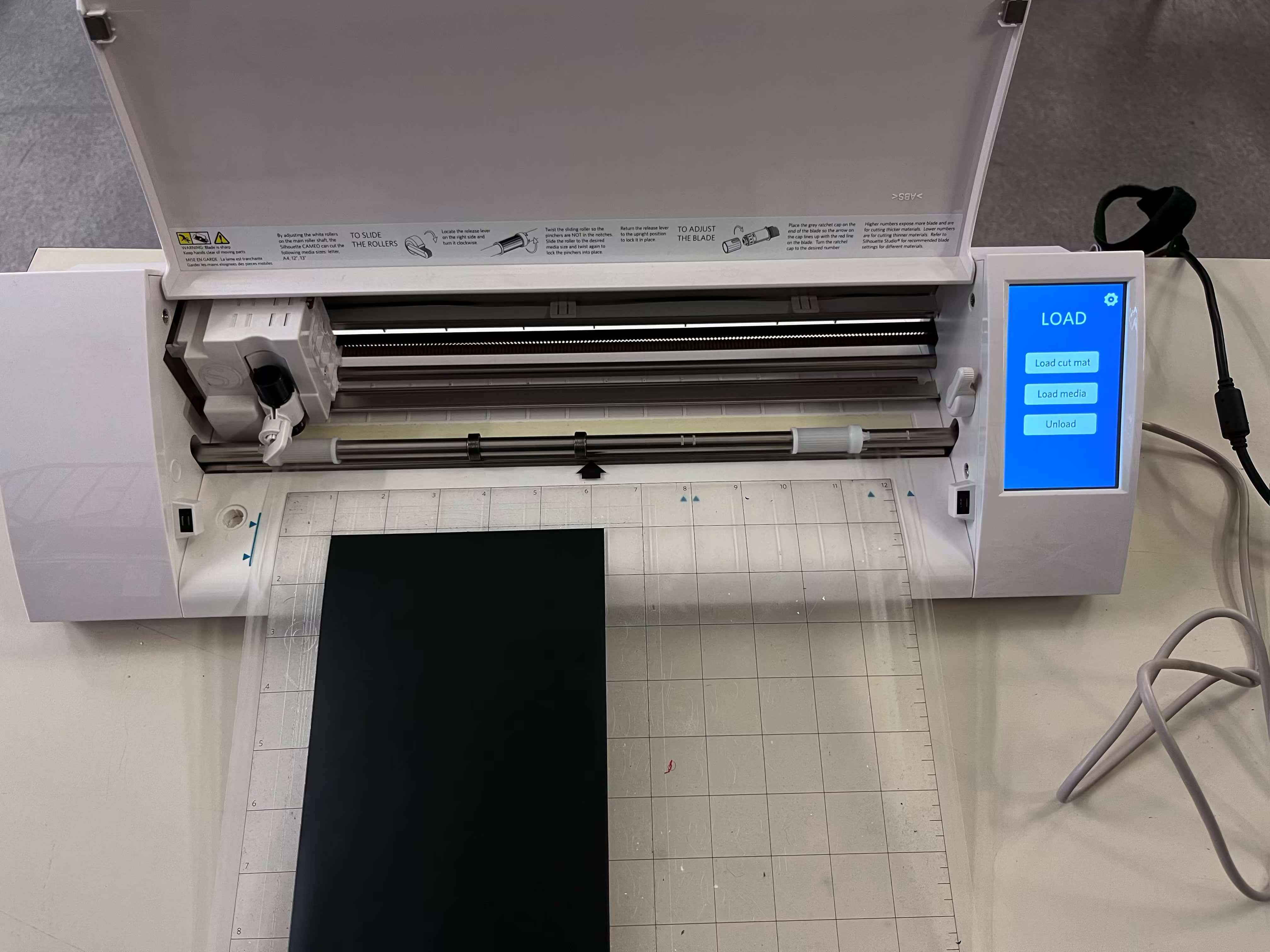

Vinylovou fólii jsem upevnil na adhezní řezací podložku a vložil do plotru. I attached the vinyl foil to the adhesive cutting mat and loaded it into the plotter.

Poznámka: Obrázek zapůjčen od Šimona Pecháčka. Note: Image borrowed from Šimon Pecháček.

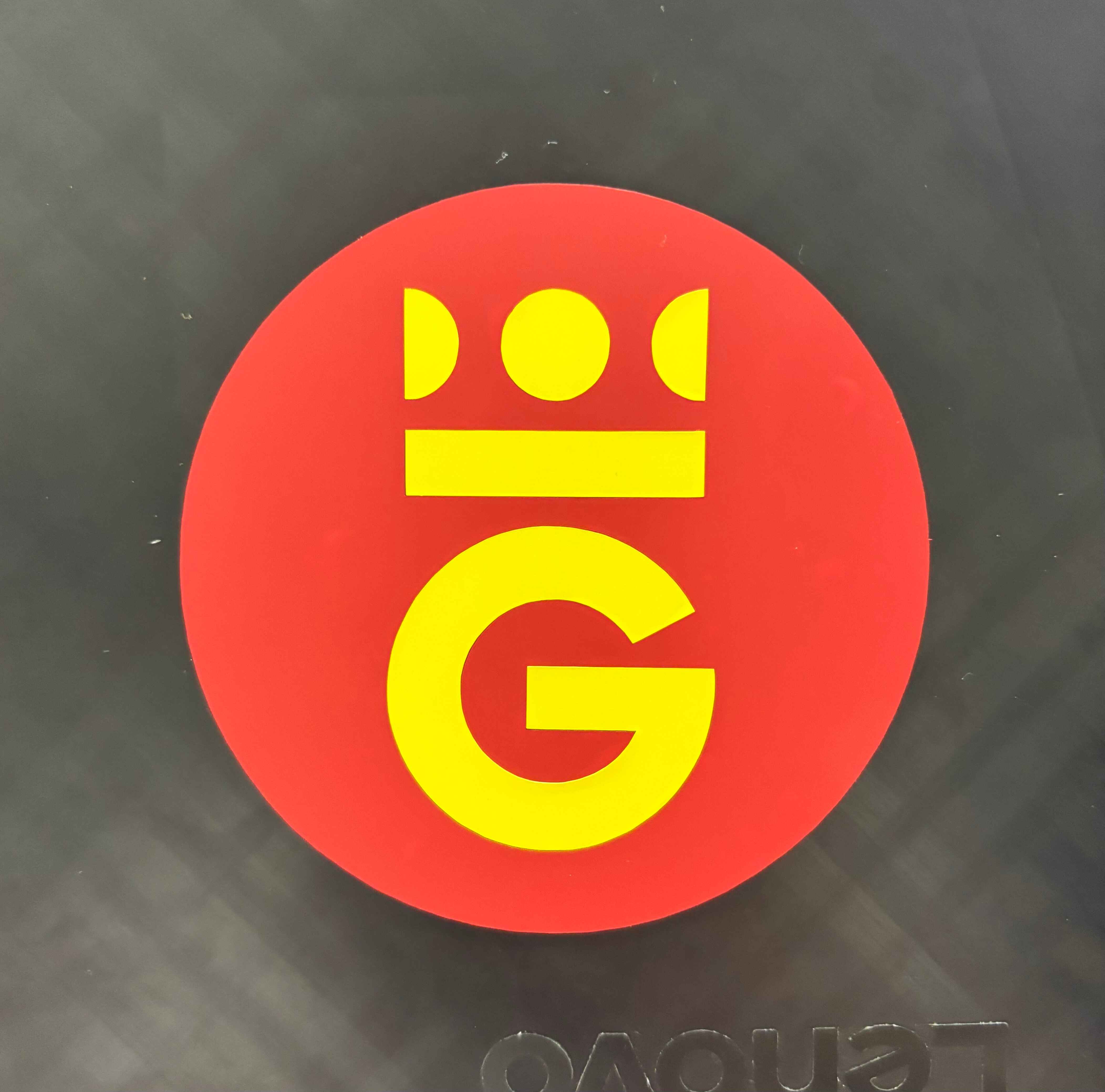

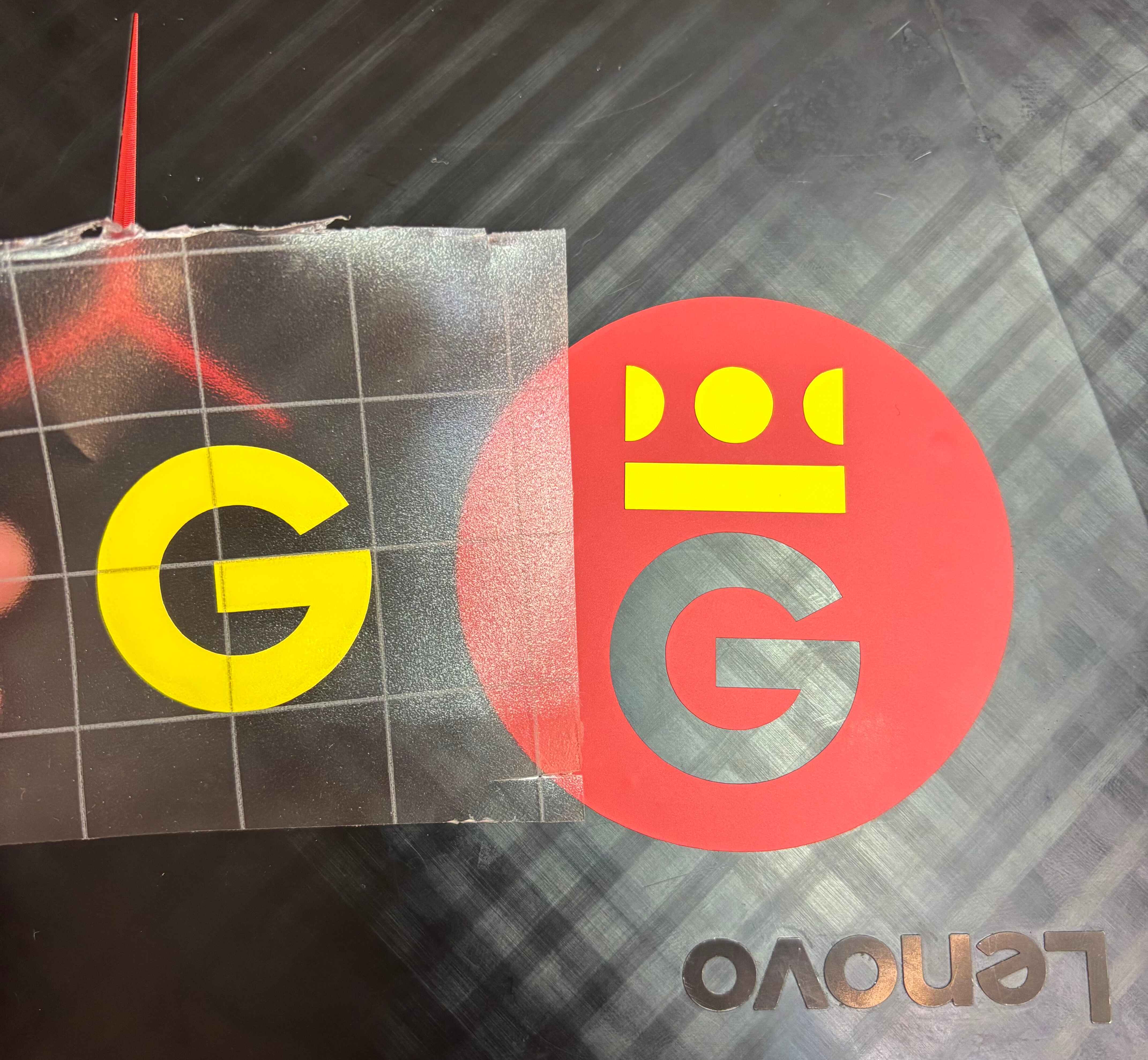

Po dokončení řezu jsem ze samolepky odstranil přebytečný materiál a pomocí transferové fólie jsem přenesl logo na víko notebooku. Kvůli nedostupnosti bílé fólie jsem nakonec vytvořil pouze dvoubarevnou variantu. After the cut was finished, I removed the excess material from the sticker and transferred the logo onto the laptop lid using transfer tape. Due to the unavailability of white foil, I ended up creating only a two-color version.

Stavebnice z kartonu Cardboard construction kit

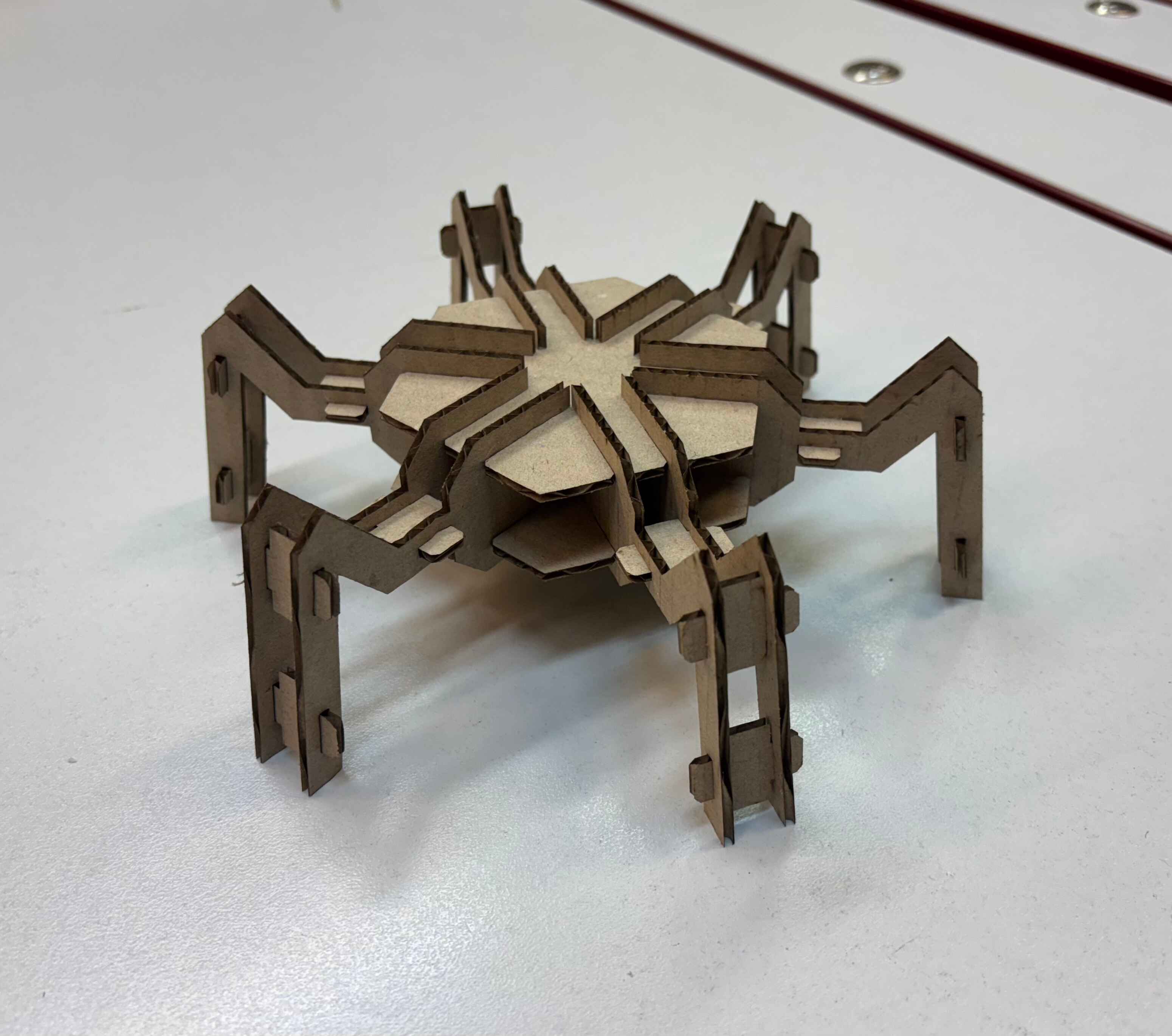

Abych se držel tématu mého závěrečného projektu, dal jsem si za úkol vytvořit stavebnici hexapoda. K vytvoření vektorové grafiky jsem opět použil Sketch ve Fusion 360. To stick to the theme of my final project, I set myself the task of creating a hexapod construction kit. I used Sketch in Fusion 360 again to create the vector graphics.

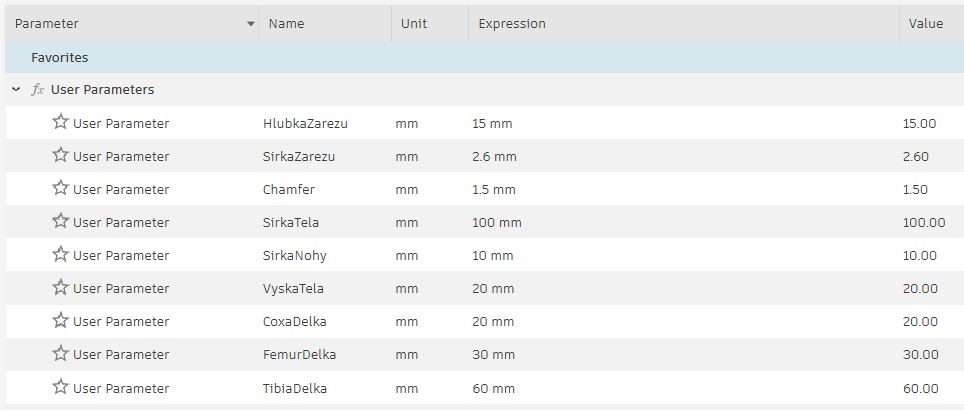

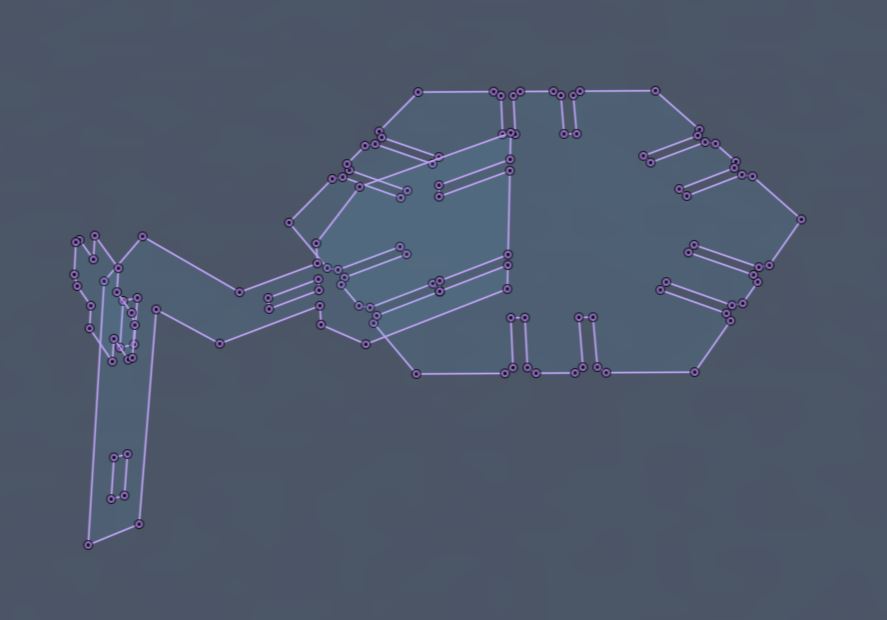

Kvůli neznámé tloušťce kartonu a pro účely procvičení jsem parametrizoval všechny klíčové rozměry. Aby model na změny parametrů reagoval správně, udělal jsem všechny náčrty plně definované (fully constrained). Díky tomu lze nyní snadno upravovat rozměry otvorů, délky článků nohou i velikost základny. Due to the unknown thickness of the cardboard and for practice purposes, I parameterized all key dimensions. To ensure the model responded correctly to parameter changes, I made all sketches fully constrained. Thanks to this, it is now easy to adjust the dimensions of the holes, the lengths of the leg segments, and the size of the base.

Hotové náčrty jsem exportoval do formátu .dxf a následně je upravil v programu Inkscape podle tutoriálu Filipa Korfa. I exported the finished sketches to the .dxf format and then modified them in Inkscape following Filip Korf's tutorial.

Při prvním pokusu o řezání stroj vynechal polovinu dílů. Problém vyřešilo označení všech objektů a použití funkce Zrušit seskupení. Pro řezání kartonu jsem nakonec použil nastavení: výkon 45 %, rychlost 100 %, frekvence 500 Hz. Po několika zkušebních řezech jsem šířku spojovacích otvorů zvolil 2,4 mm. During the first cutting attempt, the machine skipped half of the parts. The problem was solved by selecting all objects and using the Ungroup function. I eventually used the following settings for cutting the cardboard: power 45%, speed 100%, frequency 500 Hz. After a few test cuts, I chose a width of 2.4 mm for the connecting slots.
